Мультимедийные щиты FW от Hager

Группа компаний Hager является одним из крупнейших европейских производителей низковольтного оборудования, автоматических выключателей, УЗО, электрических щитов, кабельных каналов и электроустановочных изделий. Центральный офис компании находится в Германии в городе Блискастель. Производственные мощности группы компаний включают 22 площадки, крупнейшие из которых расположены в Германии и Франции. Традиционно компания много внимания уделяет модернизации производства и НИОКР (около 5 % от ежегодного оборота). В первую очередь это относится к электрическим щиткам, ставшими образцом качества и дизайна. Среди них – флагманская линейка FW.

В линейку щитов FW, помимо распределительных щитов, входят щиты с мультимедийной (или слаботочной) секцией. Это щиты FW с одной или двумя секциями для установки на дин-рейках модульных аппаратов и одной секцией с перфорированой монтажной платой.

В секцию с монтажной платой могут устанавливаться различные слаботочные устройства, например, телевизионный сплиттер или Wi-Fi роутер.

Для питания активных компонентов в секции предусмотрены 4 электрических розетки.

Щиты серии FW могут применяться в альтернативу мультимедийным щитам серии Volta.

Технические характеристики щитов FW с мультимедийной (слаботочной) секцией

• Навесные и встраиваемые корпуса.
• Степень защиты – навесные щиты IP44 и встраиваемые щиты IP30.
• Класс защиты II, двойная изоляция.
• Материал корпуса – листовая сталь.
• Цвет – белый RAL 9010.
• Количество модулей в секции с дин-рейками - от 48 до 120 модулей.
• Габаритные размеры монтажной платы - от 460х248 до 760х248 мм.
• Стальная дверца в стандартной комплектации (т.е. при заказе щита единым артикулом).
• Номинальный ток модульных аппаратов – до 125А.
• Глубина – 160 мм (навесные щиты), 110 мм (встраиваемые в нишу щиты).
• Область применения – электрические щиты с секцией под мультимедийные (слаботочные) устройства для офисных, административных и жилых зданий.

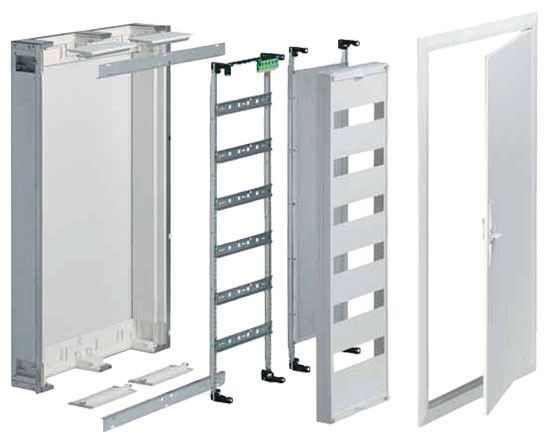

В стандартную комплектацию щитов входит:

• корпус шкафа, дверца, дин-рейки и шасси дин-реек;
• клеммы PE в секции с дин-рейками;
• мембранный фланец под ввод кабелей различного диаметра;
• пластроны для защиты от прикосновений к токоведущим частям;
• перфорированная монтажная плата на функциональных стойках;
• 4 электрических розетки в слаботочной секции.

Опционально заказывается замок с ключами, кожух для ввода сверху кабельного канала, пломбировочная крышка и другие аксессуары.

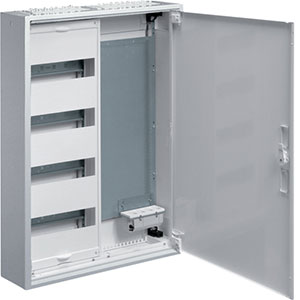

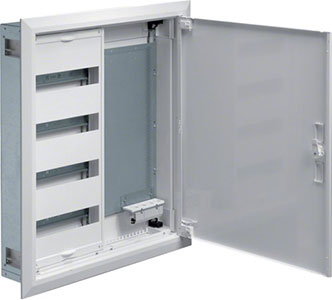

Навесной щит FWB42K	Встраиваемый щит FW42UT1

Щиты FW с мультимедийной секцией изготавливаются на базе тех же корпусов, что и распределительные щиты FW! Соответственно, совпадают габаритные размеры щитов, размеры ниш для встраиваемых щитов и т.д.

Кроме того, щиты FW с мультимедийной секцией не комплектутся клеммами N, в отличие от распределительных щитов FW с артикулами FWB..S и FW..US1. Клемму нейтрали можно заказать отдельно, например, артикул KN22N (им по умолчанию комплектуется каждая секция щитов FWB4*S - FWB7*S и FW4*US1 - FW7*US1).

Навесные щиты FW с мультимедийной секцией

	1 секция с дин-рейками, 1 секция с перфорированной монтажной платой	2 секции с дин-рейками, 1 секция с перфорированной монтажной платой
4 дин-рейки в секции	FWB42K	FWB43K
5 дин-реек в секции	FWB52K	FWB53K
6 дин-реек в секции	FWB62K	-

Встраиваемые щиты FW с мультимедийной секцией

	1 секция с дин-рейками, 1 секция с перфорированной монтажной платой	2 секции с дин-рейками, 1 секция с перфорированной монтажной платой
4 дин-рейки в секции	FW42UT1	FW43UT1
5 дин-реек в секции	FW52UT1	FW53UT1
6 дин-реек в секции	FW62UT1	-

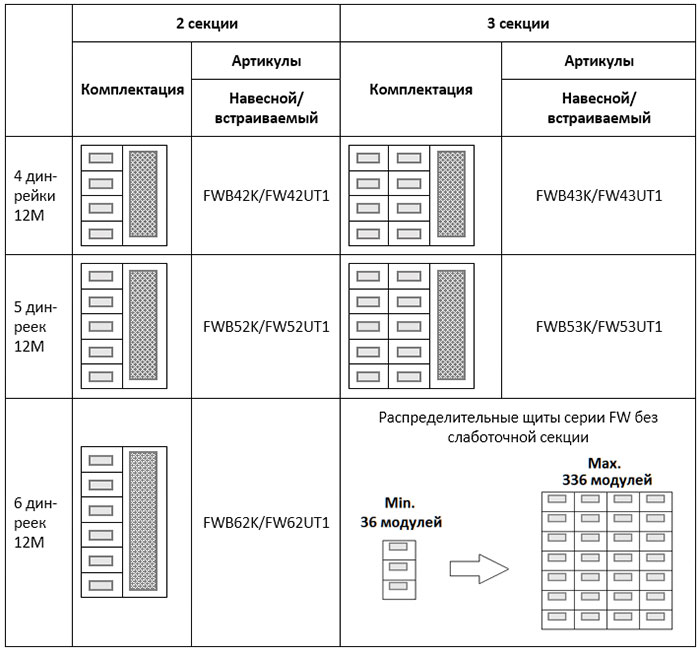

Схемы комплектации щитов FW с мультимедийной секцией
