Часто задаваемые вопросы

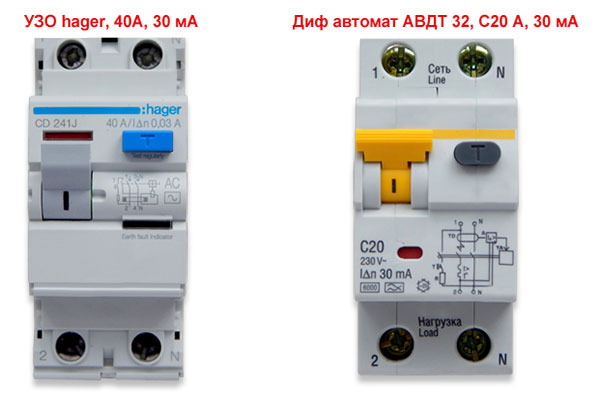

1. Чем отличается УЗО от дифференциального автомата?

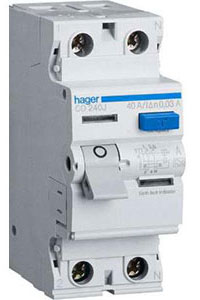

УЗО (устройство защитного отключения) или дифференциальное реле — обеспечивает защиту от поражения электрическим током при прямом и косвенном прикосновении, а также защиту от пожаров, к которым может привести нарушение изоляции электропроводки.

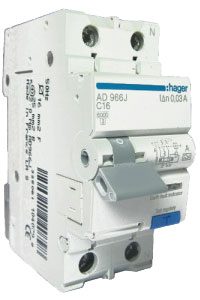

Дифференциальный автомат (диффавтомат) — это комбинированное устройство, УЗО+автомат, выполняющее функции и УЗО (защищает от удара током) и автоматического выключателя (защищает от перегрузки и коротких замыканий)

УЗО от диффавтомата отличается по надписи на «панели»: у УЗО пишется «In 16А», где 16А — номинальный ток, больше которого через УЗО пропускать нельзя, а у диффавтомата «В16» или «С16», где «16В» или «16С» — это номинальный ток, выше которого произойдет его отключение по перегрузке.

2. В чем отличие УЗО или диффавтомата типа «АС» от типа «A»?

УЗО (диффавтомат) типа «АС» — предназначено для обнаружения утечки токов только синусоидального характера.

УЗО (диффавтомат) типа «А» — предназначено для обнаружения утечки токов синусоидального, постоянного и пульсирующего характера.

Второй тип устройства дороже за счет большей универсальности. То есть, если в офисе или дома имеются компьютеры, ксероксы, факсы, лучше выбирать УЗО класса «А». Также лучше поставить УЗО типа «А» на стиральную машину. В европейских странах, в соответствии с требованиями электротехнических норм, последние несколько лет ведется повсеместная замена УЗО типа «АС» на тип «А».

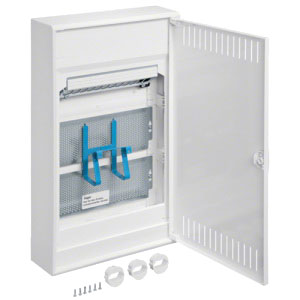

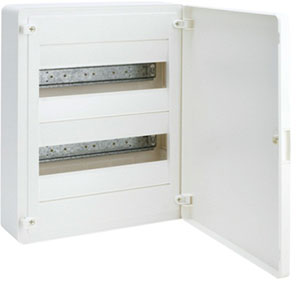

3. В чем отличие мультимедийного шкафа от электротехнического щита?

Мультимедийный щит применяется для установки в него мультимедийных (цифровых) пассивных и активных элементов и устройств, в электротехническом же щите (шкафе) размещаются приборы для защиты и распределения электроэнергии: автоматические выключатели, УЗО, реле и т.д.

Электротехнический шкаф можно попытаться переделать частично в мультимедийный путем удаления несущих внутренних конструкций. И все же, во избежание возможных электромагнитных помех и создания условий естественной вентиляции для активных цифровых устройств, рекомендовано использовать шкафы по их прямому назначению.

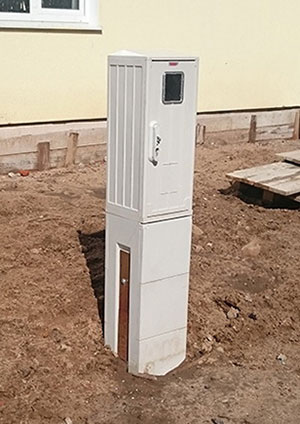

4. Можно ли собрать выносной уличный учет электроэнергии в пластиковых корпусах?

Можно, если пластиковый корпус армирован композитным стекловолокном. В этом случае корпус приобретает антивандальные и тепло-морозоустойчивые характеристики. К тому же теперь пластиковый корпус устойчив и к воздействию ультрафиолета. Современные производители композитных уличных шкафов разрабатывают такой конструктив, который обеспечивает естественную вентиляцию и защиту от конденсата при степени пылевлагозащищенности IP-54.

5. В чем отличие характеристики 4,5kA, 6kA, 10kA?

Данная характеристика - выключающая способность, указывает на максимальный ток короткого замыкания, при котором автоматический выключатель не сгорит, а сработает на отключение. Производители изготавливают выключатели с одинаковым номинальным током, но с разной выключающей способностью в зависимости от подключения их в цепи по отношению к источнику электроэнергии: электростанции, ТЭЦ и т.д. На трансформаторных подстанциях устанавливают выключатели с характеристикой 10 кА, в электрощитовых многоквартирных домой и вводных щитах коттеджной постройки рекомендовано ставить автоматические выключатели не ниже 6 кА. Уже в самих квартирах и коттеджах заказчик может устанавливать автоматы с любой характеристикой - 4,5 кА, 6 кА, 10 кА, учитывая то, что чем выше выключающая способность, тем выше «запас прочности» автоматического выключателя.

6. Что лучше – автоматический ввод резерва электропитания или ручной?

Автоматический ввод резерва (АВР) уже, исходя из наименования, переключает питание на резервный источник (например, дизель-генератор) автоматически при пропадании электроэнергии на основном источнике ввода. При восстановлении питания на основном вводе, АВР должен вернуть электропитание в исходное состояние.

В отличие от АВР, ручной ввод резервного питания производит сам потребитель в момент нахождения его возле переключателя. Точно так же при восстановлении электроэнергии потребитель сам вручную переводит переключатель в исходное состояние. АВР значительно дороже ручного переключателя резервного ввода, и необходимость того или иного устройства решает потребитель в зависимости от важности запитанного электрооборудования.

7. Какие допустимые токи для проводов. Соответствие сечения провода и номинала автомата?

Для большинства бытовых решений оптимальны следующие соотношения сечения провода и номинала автомата:

• 1,5 мм² — 10 (13) А;
• 2,5 мм² — 16 (20) А;
• 4,0 мм² — 25 (32) А;
• 6,0 мм² — 32 (40) А;
• 10 мм² — 50 А.

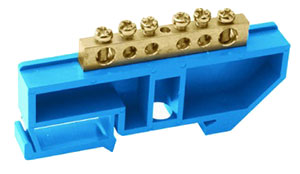

8. Что такое нулевая шина?

Нулевые шины применяется в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Изготавливается из высококачественного электротехнического сплава латуни или бронзы.

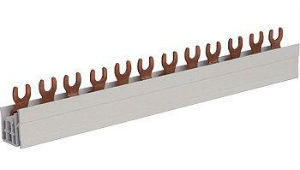

9. Что такое соединительная шина?

Соединительные шины применяются для удобного и безопасного соединения групп автоматических выключателей, УЗО, дифференциальных автоматов и др. модульных устройств, внутри распределительного щитка или бокса.

10. Как правильно подключать автоматические выключатели, сверху или снизу?

Согласно требованиям ПУЭ, напряжение подается на неподвижный контакт прибора защиты. Неподвижный контакт автомата, как правило, находится сверху. На модульных, кроме того, изображена электрическая схема защитного устройства. По ней также можно определить, с какой стороны находится неподвижный контакт.

Хотя в сети переменного тока, сторона ввода (сверху или снизу) не влияет на работу автомата, такой способ подключения ведет к однообразию схематических решений распределительных щитов, что, как и любая унификация, упрощает работу электрика, сводит к минимуму вероятность ошибки.

11. В чем отличие электромеханического УЗО от электронного?

УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. Поскольку для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет. В сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания и они устойчивы к скачкам напряжения, независимо, есть оно в сети или нет, и при появлении утечки тока отключатся в любом случае. Поэтому мы настоятельно рекомендуем устанавливать электромеханическое УЗО.

12. Что такое принцип селективности?

Селективное поведение устройства защиты достигается, если сначала срабатывает защитное устройство, расположенное ближе к дефекту (например, к месту к.з.), тогда как включённое дальше защитное устройство не реагирует на дефект. Данный принцип справедлив для автоматических выключателей и УЗО. В продуктовой линейке Hager имеются специальные селективные УЗО. Обеспечение селективности в электрический схеме – прерогатива проектировщика, однако всю недостающую информацию всегда можно получить у специалистов нашей компании, будем рады Вам помочь.

13. Где производятся модульная аппаратура Hager?

Модульная аппаратура Hager (автоматические выключатели, УЗО и др.) производится на заводе в г.Оберне во Франции.

14. Как отличить качественный автоматический выключатель европейского производства от подделок?

Подделки модульной аппаратуры, и как, например, Hager не распространены на белорусском рынке. Основными критериями являются указание страны происхождения «Made in France», наличие четко пропечатанного логотипа Hager в фирменных цветах бренда, четкость нанесения надписей на корпусе автомата и указание ID номера изделия на корпусе и, конечно, цена. Чудес не бывает, автоматический выключатель Hager, произведенный во Франции, не может стоить как малобюджетные автоматы.

15. На каком принципе действия основан принцип работы бесшумных контакторов Hager?

Принцип работы бесшумного контактора серии ESNxxxB основан на применении магнитной системы постоянного тока. Эта серия отличается от традиционных контакторов гораздо более слабым звуком в момент коммутации, в ней также практически отсутствует шум при работе под нагрузкой. Такое исполнение рекомендуется в первую очередь для применения в жилых зданиях (в гостиницах), где очень мешают постоянные шумы. Данные контакторы хорошо подходят для управления системами отопления, освещения и вентиляции.

16. Автоматические выключатели каких номиналов можно устанавливать в корпуса Hager?

Корпуса серий GD, Golf, Volta, Vector используются для установки автоматов с номиналом до 63А, корпуса FW – для автоматических выключателей до 125 А, Орион плюс, Quadro 4, Quardo 5 – до 630А, Quadro plus – до 2500А.
