ДАВ3 - Инновационное соединение Hager для бытового сегмента

Новейшая разработка Hager – однофазное УЗО и три отходящих от него однофазных автоматических выключателя в одном корпусе. Эта разработка занимает 4 стандартных модуля – 70 мм и удобна в тех случаях, где требуется рационально использовать место в электрическом шкафу и найти экономически оправданное надежное решение. Модуль ДАВ3 заменяет три диффавтомата, которые занимают 6 мест (105 мм) или соединенные между собой три автоматических выключателя, УЗО и общего зануления, которые тоже занимают 6 мест (105 мм). Таким образом, применение модуля в квартирах, коттеджах будет оправданным решением.

Коммутация прибора происходит так: снизу подведено питающее напряжение на три входа автоматических выключателей: 1,2,3 и общий ноль N. Выходные линий коммутируются сверху. К каждому выходу подводится своя фаза и свой ноль. Нули соответственно коммутируются с нулем УЗО внутри самого прибора.

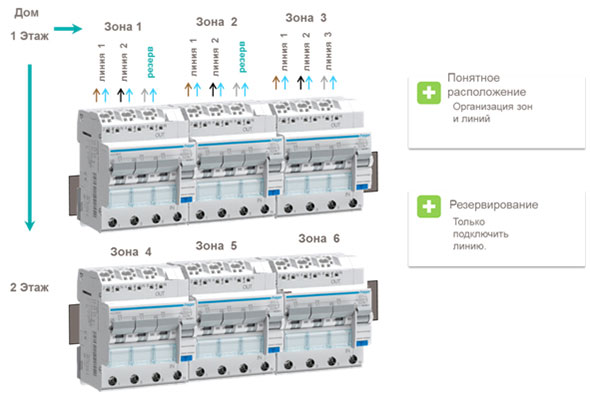

Такой монтаж в электрическом щите дает понятное расположение приборов, организации зон и линий. Если линия остается неиспользованной, она резервируется, и при последующем подключении линий достаточно только присоединить провода к свободным клеммам без установки дополнительных приборов.

Характеристики ДАВ3:
• отключающая способность по европейским нормам - 6кА;
• выбор характеристик срабатывания от 6 In «B» до 10 In: «С»;
• отслеживание утечек переменного, пульсирующего и постоянного токов тип: А;
• номинальный ток: 10А, 13А, 16А;
• ток утечки для защиты человека 30мА.

Это инновационное решение ДАВ3, а также автоматические выключатели, УЗО, электротехнические щиты, реле, таймеры, розетки и выключатели вы сможете приобрести у нас по безналичному расчету и в розницу со склада в Минске.

Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу info@eplan.by.
