Этажные щиты Hager для квартир бизнесс-класса

Этажные щиты (ЩЭ) предназначены для размещения в них счетчиков учета электроэнергии и аппаратов защиты (автоматических выключателей, УЗО) на вводе питания квартиры. Обычно один этажный щит приходится на две-четыре квартиры, расположенные на одной лестничной площадке.

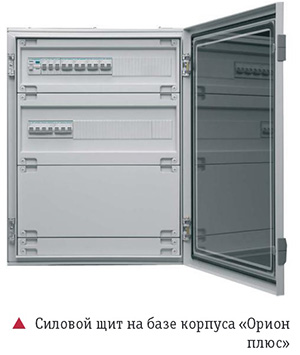

В проектах многоквартирных домов бизнес-класса в качестве этажных щитов (ЩЭ) применяются электрощиты на основе серии «Орион плюс» c прозрачной дверцей и серии «FW» с металлической дверью, покрытой белой эмалью. Корпуса этажных щитов поставляются в навесном исполнении и имеют достаточную глубину (до 300 мм) для установки различных приборов учета (например, счетчиков электроэнергии Миртек).

Комбинация монтажной пластины с дин-рейками позволяет разместить в щите Орион плюс модульную аппаратуру: автоматические выключатели, таймеры УЗО, реле, контакторы, разрядники и приборы учета электроэнергии без существенной доработки корпуса щита. Дверца щита закрывается на ключ и/или опломбировывается, что ограничивает доступ к оборудованию, устанавливаемому внутрь этажного щита. Многообразие размеров щитов Орион плюс позволяет подобрать щит нужного размера для того, чтобы вписаться в нишу или на стену, где планируется размещать этажные щиты. Ударопрочное стекло, толстые стальные стенки щита с порошковым покрытием, степень защиты IP65 – все это важно при размещении этажных щитов в общем коридоре в многоквартирных домах.

Преимущества щитов серии Орион плюс и FW для сборки этажных щитов (ЩЭ)

Аккуратный внешний вид

Щиты Орион плюс и FW производятся в Европе, где потребители достаточно требовательны к дизайну оборудования. Корпуса щитов Орион плюс со стеклом и FW с эмалированной металлической дверью выглядят пропорционально и эстетично, стекло занимает большую площадь на дверце щита. Корпус щита Орион окрашен в серый цвет RAL7035, FW – в белый цвет RAL9010.

Заводская комбинация монтажной пластины для крепления счетчика электроэнергии с дин-рейками

Для того чтобы установить монтажную панель вместе с дин-рейками в один шкаф, не надо своими силами дорабатывать конструктив – все собирается на стандартных комплектах HAGER заводского производства.

Высокая степень защиты, толстые стальные стенки, ударопрочное стекло, возможность запирания и опломбировки двери

Совокупность этих характеристик корпусов Орион плюс и FW дает возможность ставить электрические щиты в места общего пользования, например, на общую лестничную клетку и обеспечивать ограниченный доступ к оборудованию, установленному внутри этажного щита.

Серия щитов	FW	Orion+
Внешний вид
Материал корпуса	Сталь с порошковым покрытием RAL9010	Сталь с порошковым покрытием RAL7035
Дверцы	Стальная и прозрачная дверца из ударопрочного стекла
Степень защиты	IP44	IP65
Максимальный номинальный ток аппаратов In, А	до 125	до 630
Исполнение	Встраиваемое, навесное	Навесное
Компоновка корпуса	Комплектный корпус с дин-рейками для установки модульных счетчиков; либо комбинации монтажной пластины с дин-рейками	Корпус с дверцей, комплектуется монтажной пластиной и/или дин-рейками
Возможность сращивания щитов	Вертикальное	Вертикальное
Высота щита, мм	от 500 до 1100	от 300 до 1250
Глубина щита, мм	Навесной щит – 161, Встраиваемый щит – 110	От 160 до 300 в зависимости от высоты щита

Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу info@eplan.by.

---
