Кулачковые переключатели и выключатели нагрузки компании Eaton

Высокоэффективные, надежные и компактные кулачковые переключатели серии Т и выключатели нагрузки серии Р, входящие в линейку оборудования xCommand, а также серия выключателей-разъединителей DMM линейки Dumeco от компании EATON применяются в промышленности, торговле и в инженерных системах зданий. Выключатели со степенью защиты лицевой панели IP65 и выключатели в корпусе для наружного монтажа можно использовать в жестких условиях окружающей среды.

Кулачковые переключатели серии Т и выключатели нагрузки серии Р применимы для решения широкого спектра задач управления стандартными электрическими нагрузками с разнообразными номинальными характеристиками. Количество возможных комбинаций переключателей практически не ограничено, а соображения безопасности в конструкции устройств всегда имеют первостепенное значение. Закрытые зажимы, выполненные по стандарту VDE 0106, защищают от прикосновения к токоведущим частям.

Выключатели серии Р состоят из управляющей рукоятки, а также блока переключателей и аксессуаров для монтажа. В процессе производства кулачковых переключателей серии Т и выключателей нагрузки серии Р не используются такие материалы, как полихлорбифенил, хлорфторуглерод, асбест и кремний. Контакты не содержат кадмия. Изолированные монтажные корпуса CI-K… не содержат кремниевых и галогенных соединений. Кулачковые переключатели серии T и выключатели серии Р выпускаются на токи от 10 до 315 А. Выключатели серии P обычно применяются в качестве главных, предохранительных, аварийных или сервисных выключателей. Монтаж главных или аварийных выключателей в основном выполняется на переднюю панель или на электрический щит согласно EC/EN 60 204-1, VDE 0113 часть 1. Можно выделить три основных типа монтажа: на дверь; центральное крепление, а также в корпусе для наружного монтажа. Кроме основных типов переключателей, могут быть заказаны и нестандартные типы с индивидуальными схемами коммутации.

Возможна установка следующих дополнительных аксессуаров:
• дополнительные контакты: 2НО+1НЗ, 1НО+1НЗ (монтаж производится справа или слева);
• N-полюс, обеспечивающий раннее включение и позднее отключение нейтрали (устанавливается справа или слева);
• дополнительные клеммы для коммутации нейтрали и заземляющие клеммы;
• защитные корпуса CI-K на 1–5 контактных групп, обеспечивающие степень защиты IP65 (изготавливаются с протыкаемой мембраной, имеющей возможность монтажа стандартных кабельных вводов, что обеспечивает превосходную герметичность переключателя внутри корпуса);
• конические светосигнальные индикаторы L (монтаж – в отверстие М20/25) с возможностью установки в мембрану защитного корпуса CI-K;
• различные защитные кожухи, крышки и др.

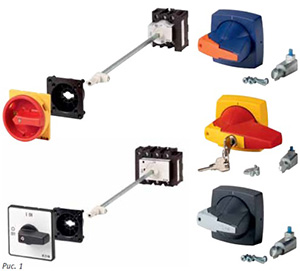

Новые варианты исполнения P1 и P3 с металлической удлинительной осью (рис. 1) дополняют серию выключателей нагрузки P и открывают новые возможности для щитовых компаний и производителей электрооборудования с выключателями от 25 до 100 А. Благодаря новым удлинительным осям выключатели серии Р могут быть установлены в электрические шкафы глубиной до 600 мм, и с разными вариантами рукоятки и оси решение можно найти для любой задачи. Также доступны для заказа наиболее распространенные типы комплектов «выключатель/ось/рукоятка».

Основные преимущества выключателей серии Р:
• высокая производительность и надежность в сочетании с низкими потерями мощности;
• возможность простой и быстрой установки на DIN-рейку или на монтажную плату;
• экономия времени и средств на проектирование и монтаж вследствие возможности комплексного заказа полного пакета;
• наличие комплектов с предварительно встроенной коммутируемой нейтралью и вспомогательными контактами;
• простая блокировка в положении «вкл.» с помощью круглой рукоятки и блокировка в положении «откл.» при помощи не более трех навесных замков в отверстие 8 мм;
• при использовании рукояток K Line дверь также может быть заблокирована в положении «откл.», при этом предусмотрен вариант отключения данной опции для поиска неисправностей без отключения питания в положении «вкл.» (блокировку можно производить двумя цилиндрическими замками в отверстие 6 мм).

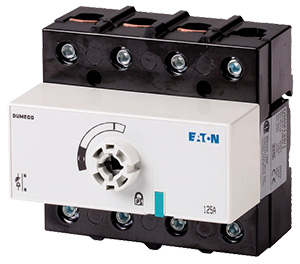

Выключатели-разъединители Dumeco, тип DMM

Линейка выключателей нагрузки компании Eaton включает также серию Dumeco, в которую входят устройства на токи от 40 до 160 А, 690 В, АС, заднего крепления. Рубильники имеют следующие конфигурации: 3 полюса + сплошная нейтраль и 4 полюса (690 В, AC). Они соответствуют международному стандарту EN-IEC 60947-3, а также имеют сертификаты KEMA-KEUR, Lloyd’s (LR), Veritas, UL,CSA, ГОСТ Р, УкрСЕПРО.

Основные технические характеристики и преимущества:
• корпус из антитрекингового синтетического материала;
• компактность;
• возможность установки на DIN-рейку и в вырез 45 мм;
• соединительные выводы с торцевыми зажимами;
• сменные управляющие оси;
• привод независимого действия;
• категория применения AC-23;
• комплектность с управляющей осью и рукояткой (или без них), а также с установочной рамкой и/или запирающими устройствами;
• управляющие оси различной длины;
• возможность запирания в положении «откл.» (один замок, диаметр отверстия – 5 мм).

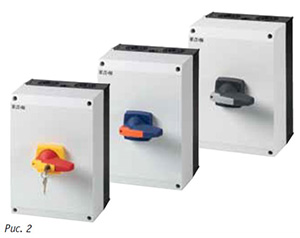

Благодаря выключателям-разъединителям Dumeco DMM125 и DMM160 в корпусе CI-K5 (рис. 2) компания Eaton существенно расширила диапазон главных выключателей, выключателей технического обслуживания и сервисных выключателей. Предлагаемый спектр продуктов теперь включает устройства на номинальные токи 125 и 160 А. Усиленный стекловолокном корпус из поликарбоната является надежным решением и характеризуется высокой химической стойкостью. За счет высококачественной прокладки степень защиты корпуса достигает IP65, обеспечивая полную защиту распределительного устройства. Полная изоляция обеспечивает оптимальную защиту также для оператора.

DMM125 и DMM160 универсально совместимы с синими или серыми рукоятками. Все блоки доступны для заказа в двух вариантах: версия с блокировкой замком (до трех навесных замков), а также версия с цилиндрическим замком. Сами выключатели-разъединители доступны в 3-полюсной, 3-полюсной+сплошная нейтраль и 4-полюсной конфигурациях.

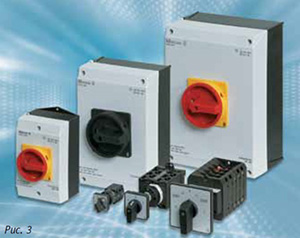

Благодаря модульной системе компания Eaton предлагает широкий спектр типов и сочетаний кулачковых переключателей Т и выключателей нагрузки Р, а выключатели-разъединители Dumeco DMM довершают спектр выключателей нагрузки серий от P1 до P5 в диапазоне номинальных токов от 32 до 315 A (рис. 3) для применения в качестве главных выключателей, выключателей включения/выключения и выключателей ремонтного/сервисного обслуживания.
