Контакторы DILK, DILL, DILMF для специального применения

Корпорация Eaton производит контакторы для специализированных условий эксплуатации – коммутации конденсаторов, бесшумного переключения освещения и управления напряжения катушки высокой частоты – производит специальные серии контакторов, расширяющие линейку устройств xStart для коммутации и защиты оборудования.

Силовые контакторы DILK для коммутации конденсаторов

Переходные процессы с высокими пиковыми значениями тока, возникающими при включении конденсаторов, оказывают значительные нагрузки на контакторы. При включении отдельного конденсатора пиковые токи могут достигать 30-кратного значения расчетного тока, что, тем не менее, не представляет опасности для силовых контакторов DILK фирмы Eaton.

При монтаже конденсаторов, помимо всего прочего, требуется соблюдение Правил VDE 0560, часть 4. Согласно этим правилам конденсаторы, не соединенные напрямую с электрическим устройством, образующим разрядный контур, должны быть оснащены жестко соединенным разрядным устройством. Конденсаторы, параллельно подключенные к двигателю, не нуждаются в разрядном устройстве, так как разряд происходит через обмотку двигателя. Между разрядным контуром и конденсатором не допускается монтаж разъединителей и предохранителей. Разрядный контур или разрядное устройство должны в течение одной минуты после включения a конденсатора понизить остаточное напряжение на конденсаторе до значения менее 50 В.

При централизованной компенсации с параллельным соединением контакторов необходимо учитывать, что зарядный ток поступает не только из сети, но и дополнительно из параллельно подключенных конденсаторов. Это ведет к возникновению пиков тока включения, которые могут достигать 150-кратного и более значения расчетного тока. Еще одной причиной таких пиковых токов является использование конденсаторов с малыми потерями (MKV), а также компактная конструкция с короткими соединительными элементами между контактором и конденсатором.

При использовании контакторов стандартного исполнения существует опасность сваривания контактов. При этом необходимо использовать специальные контакторы DILK для коммутации конденсаторов. Эти контакторы способны «совладать» с пиками тока включения, достигающими 180-кратного значения расчетного тока.

При отсутствии специальных контакторов токи включения могут быть демпфированы с помощью дополнительной индуктивности. Это обеспечивается, например, за счет удлинения питающих проводов, подводимых к конденсаторам, или за счет установки между контактором и конденсатором дополнительной катушки с воздушным сердечником, имеющей минимальную индуктивность около 6 мГн (5 витков, диаметр катушки около 14 см). Еще одной возможностью уменьшения высоких токов включения является использование добавочных сопротивлений.

В устройствах централизованной компенсации конденсаторы нередко используются с дросселями для устранения резонансов с высшими гармониками. При этом дроссели в ограниченной степени воздействуют на ток включения, что позволяет использовать стандартные контакторы.

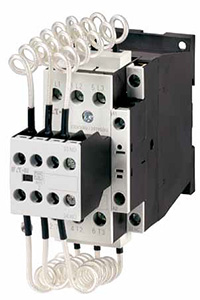

Контакторы DILK предназначены для подключения конденсаторов к питающей сети, в систему компенсации электроэнергии. В момент подключения ток может достигать более чем 180-кратного значения. Для ограничения броска тока при зарядке конденсаторов контакторы комплектуются специальными фронтальными блоками сопротивлений, которые обеспечивают последовательное включение в цепь сопротивлений. Конденсаторы предварительно заряжаются через опережающие контакты блока сопротивлений, снижая, таким образом, пусковой ток. Спустя несколько миллисекунд замыкаются силовые контакты, которые шунтируют сопротивления и создают второй пик зарядного тока пониженной величины.

Благодаря специальной конструкции силовых контактов контакторы DILK способны пропускать пусковой ток до 180-кратных значений без сваривания силовых контактов.

Основные характеристики контакторов DILK приведены в табл. 1.

Контакторы DILL – безопасная коммутация освещения

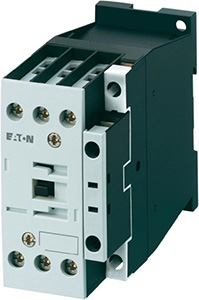

Семейство xStart дополнено контакторами DILL (рис. 2), предназначенными для коммутации осветительных нагрузок. Трехполюсный контактор DILL разработан на базе DILM и оптимизирован для коммутации ламп освещения. Высокая коммутационная способность позволяет справляться со скачками тока, характерными для осветительных нагрузок. Зажимы высокой емкости позволяют подключать провода большого сечения и обеспечивают передачу всей мощности на значительные расстояния.

Дополнительными контактами контакторы не комплектуются. Отдельно могут быть заказаны модификации DILM32-XHI или DILA-XHI. Основные характеристики контакторов DILL приведены в табл. 2.

Контакторы DILMF до 150 А с электронной катушкой управления

Контакторы DILMF (рис. 3), управляемые переменным током, могут эксплуатироваться в особых условиях благодаря инновационной технологии электронного включения.

Контакторы соответствуют стандарту SEMI F47, допускающему определенные провалы напряжения, т.е. контактор должен оставаться включенным. Поскольку «внутри» контакторы управляются постоянным (выпрямленным) током, они абсолютно бесшумны и их можно использовать в зданиях. Более того, контакторы DILMF могут управляться напряжением с частотой в диапазоне от 50 до 400 Гц (например, для использования в авиационной промышленности, где сети питания работают на частоте 400 Гц). Контакторы отличаются широким диапазоном номинального тока от 7 до 150 А (АС-3, 380-400 В, АС). Также контакторы серии DILMF имеют встроенный супрессор и зеркальный контакт.

Основные преимущества контакторов DILMF: бесшумность, частота управления сети от 50 до 400 Гц, соответствие стандартам полупроводниковой промышленности.

Таблица 1

Мощность, кВА (400-440 В; 50-60 Гц)	Наименование	Артикул*
12,5	DILK12-11 (230 В 50 Гц/ 240 В 60 Гц) DILK12-11 (400 В 50 Гц/ 440 60 Гц) DILK12-11 (110 В 50 Гц/ 120 В 60 Гц)	293988 293990 293985
20	DILK20-11 (230 В 50 Гц/ 240 В 60 Гц) DILK20-11 (400 В 50 Гц/ 440 60 Гц) DILK20-11 (110 В 50 Гц/ 120 В 60 Гц)	294010 294012 294007
25	DILK25-11 (230 В 50 Гц/ 240 В 60 Гц) DILK25-11 (400 В 50 Гц/ 440 60 Гц) DILK25-11 (110 В 50 Гц/ 120 В 60 Гц)	294032 294034 294029
33,3	DILK33-10 (230 В 50 Гц/ 240 В 60 Гц) DILK33-10 (400 В 50 Гц/ 440 60 Гц) DILK33-10 (110 В 50 Гц/ 120 В 60 Гц)	294054 294056 294051
50	DILK50-10 (230 В 50 Гц/ 240 В 60 Гц) DILK50-10 (400 В 50 Гц/ 440 60 Гц) DILK50-10 (110 В 50 Гц/ 120 В 60 Гц)	294079 294078 294073

*Доступны и другие напряжения управления катушкой, а также конфигурации дополнительных контактов.

Таблица 2

Устройство	DILL12 (...)	DILL18 (...)	DILL20 (...)
Номинальный ток AC1 (380 В, 400 В), А	27	40	45
Лампы
накаливания, А	14	21	27
гибридные, А	12	16	23
флуоресцентные, А	20	26	35
флуоресцентные с двойной цепью (групповая компенсация), А	20	26	35
с электронным балластом, А	12	18	20
высокого давления, А	12	18	20
металлогалогенные, А	12	18	20
натриевые высокого давления, А	12	18	20
натриевые низкого давления, А	7,5	10	12
Максимально допустимая компенсационная способность, мФ	470
Напряжение управления катушкой, AC: 24 В 50 Гц; 230 В 50 Гц, 240 В 60 Гц; 400 В 50 Гц, 440 В 60 Гц
